ケースに入れるのも面倒だが、雑に扱いたくない


精密な測定器具なので、その辺に置いておくなんてことはしたくない。

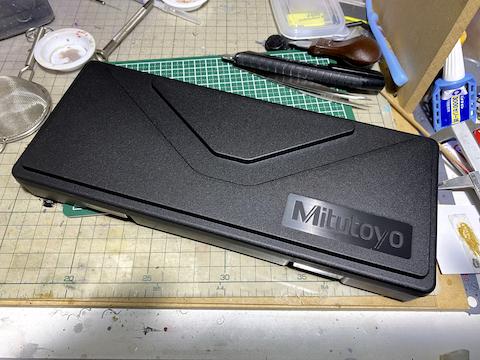

とはいえ、毎回ケースに入れるのはめんどくさい。
なので、塗装ブースの横に設置できる専用のホルダーを作成してみる。

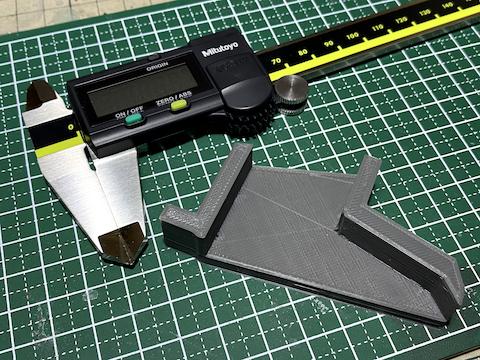

試しにプロトタイプを作ってみる。


ミツトヨのページから、ノギスの写真を拝借して、そこから試しに作成してみる。
結構ぎりぎりなサイズで作成して、印刷時に1%拡大して印刷。

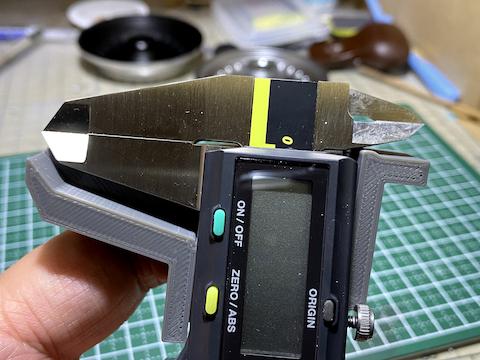

結果は・・・ サイズ感は問題ないけど、あれ・・・形が合わない・・・
設計のもととなった写真がスライダーが開いた写真だった・・・ミステイク!!

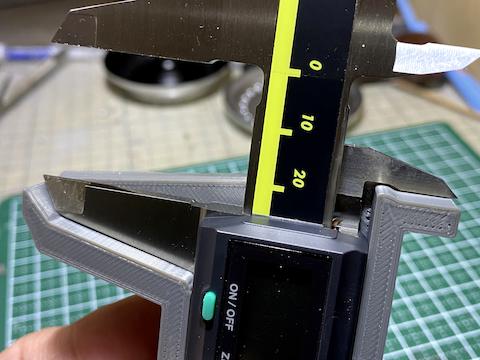

もうちょっとクリアランスがないと脱着が引っかかる。

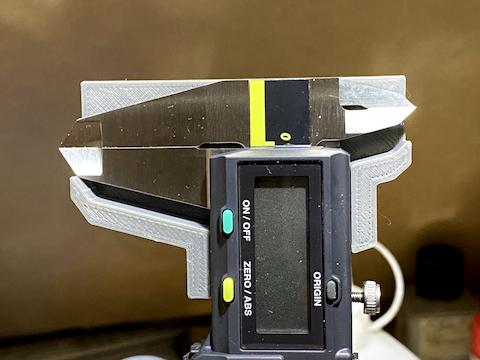

設計元になった、くちばしを開いた状態なら、ぴったりはまって気持ちよい。
閉じた状態で写真を撮って、そこから再設計してみる。


MDFなのでねじ止めはしたくないため、上のふちに引っ掛けて接着できるように、形状を改良。脱着をかんたんにするために、横方向のクリアランスを大きめに確保。
ただし、くちばしはぴったりかみ合うように設計。

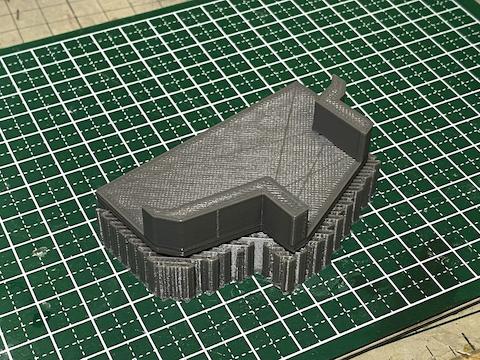

ひっかけて使うスタイルにしたので、サポート材がすごい。そして、サポート材がついていた面は非常に荒れてしまう。接着するならむしろいいのかも(;’∀’)


さーってぴったり気持ちよくハマるかな~ と期待してやってみたら・・・
あれ? あれあれ?

どうやら、ガイドのサイズを計測ミスしていたようです。Σ( ̄ロ ̄lll)
76mmで作らないといけないところが70mmになってた。アナログノギスの目盛りの読み間違えでした。デジタルならこんなミスもおきませんね。

もう一度、設計からやり直しです。

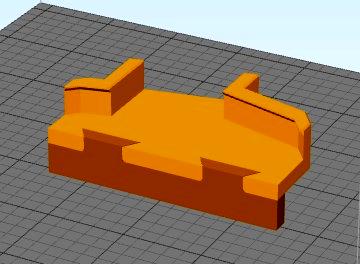

再度設計しました。今回は、両面テープで塗装ブースに取り付けるつもりなので、ツルツルな面の方が都合がいいのと、サポート無しでプリントできるように、引っ掛ける部分はジョイント形式にしました。クリアランスは0.1mm取ってますが、勘合はどうかな・・・
上手くいかないなら、諦めて、一体成型にしますが。ジョイント形式にすると、ジョイントパーツを変えれば、フック付きにしたりできるかなと。

それと、地震等で落ちないように、ストッパーを付けました。ただ、高さは1.5mmなので、十分かどうかは?ですが、ないよりはいいでしょう。


完成!!

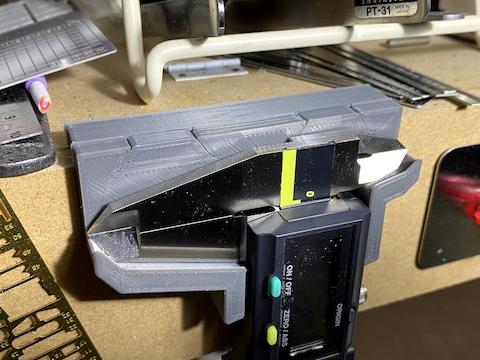

完成しました。形状もぴったり一致して気持ちいい!!

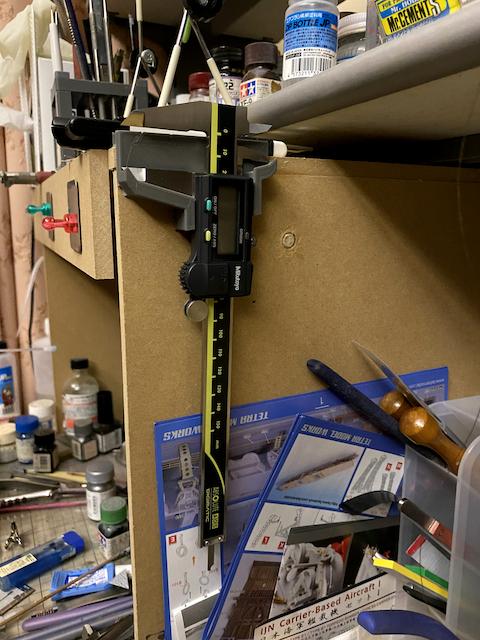

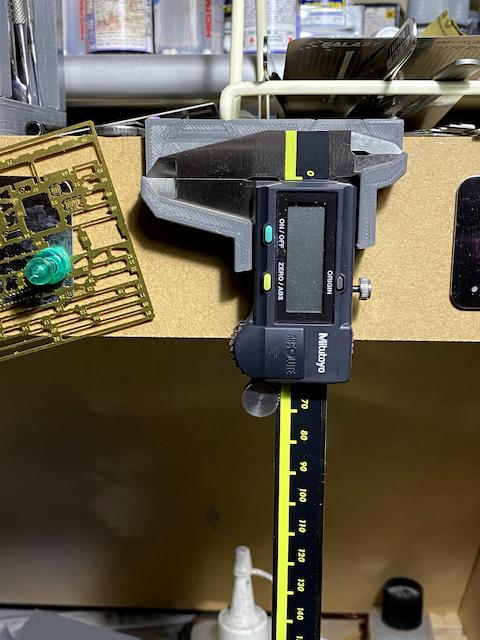

こんな感じに、引っ掛けてます。このホルダー自体は固定してません。
意外と固定せずとも安定して引っ掛けて置けるようです。
さすがに地震でホルダー事落ちてしまうと大変なので、固定は必須ですが。


最終的には、自作塗装ブースの横側に両面テープで貼り付けました。
写真は、ちょうど使用中で開いたままになっていますが、いい感じです♪

気が向いたらメルカリとBOOTHで受注販売しようかと思ってますが、
需要あるんでしょうか?


↓はどちらも150mmでサムローラーありかなしかの違いです。
