ホイールのメインともいえる、リムとタイヤを作っていきます。


タイヤは23Cなので約23mm。リム部分は更にちょっと出した方がそれらしく見えるので、0.5mmプラ板で作成します。

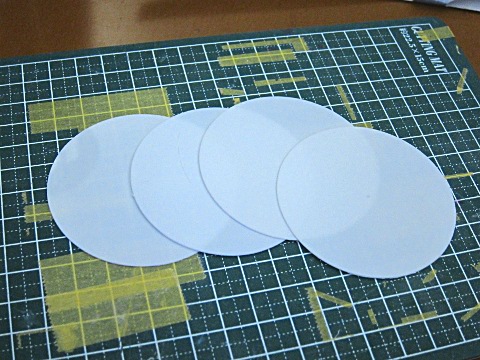

まずはサークルカッターで4枚の円板を切りだします。

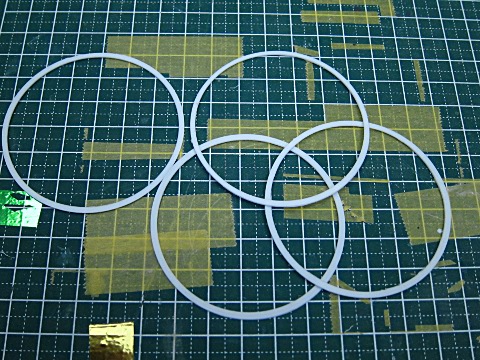

更にリム分の幅を残して更に切りだします。これがリムになります。

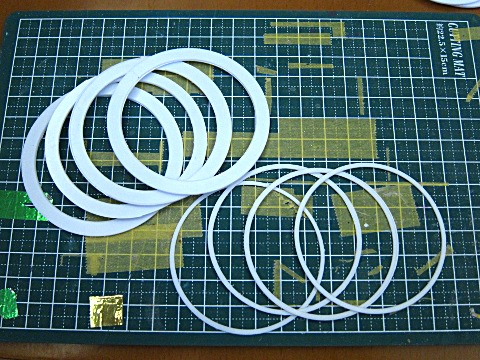

同様にタイヤ兼リム用として、1mmプラ板を4枚切り出しておきます。
合わせると2mmで、本来は2.3mmにするべきですが、0.3mmはこのサイズでは誤差の範囲と言えるので、今回は2mmにしました。

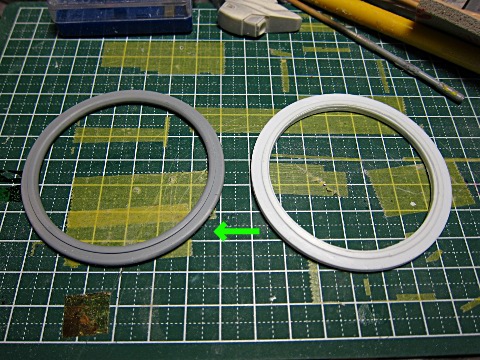

いきなり、片方できてしまっていますが、右側が先程切り出したプラ板4枚を接着したものです。
左のは右側のモノを削って、パテを盛ってまた削ってを繰り返してできたリムとタイヤになります。

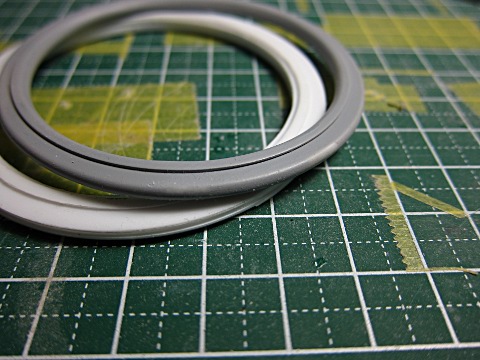

アップにするとこんな感じです。それっぽくなりました。
この辺で、初心者はついてこれなくなるのだろうか・・・
これを原型にもう一つ作ろうかな?なんて思いますが、型を取るならディレイラーなどのパーツも作ってからの方がいいので、スポークを張りたいのは我慢して、次回はリアディレイラーの制作にしましょう。

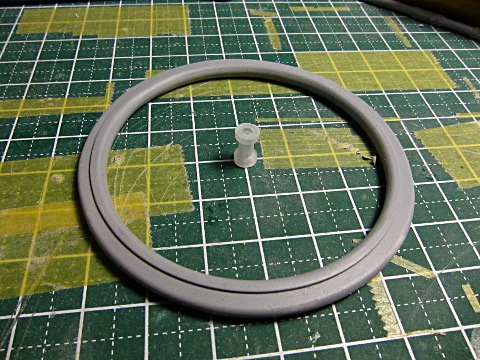

先日作ったリムと合わせるとこんな感じです。
いい感じですね(^^)
